1. 概述
PZ30、PZ20終端組合配電箱是為適應現代終端電氣系統的各種組合要求而開發的，符合GB7251-97
《低壓成套開關設備》國家標準，主要用于電線末端，內有標準安裝主導軌，可靈活裝配各種標準的模
數化元件（寬度模數為9mm）,還內配零線排，PE排。產品具有尺寸規范，組合靈活，使用方便安全，
造美型觀，便于管理等特點。并已逐步取代傳統的照明配電箱，插座箱等小弄配電箱。

2. 主要技術參數及工作條件
1  額定工作電壓：交流380V，220V；
2）額定工作電流：≤125A；
3）額定頻率：50Hz：
4）海拔高度：≤2000米；
5） 周圍環境溫度：≤+40℃，≥-5℃；
6） 空氣相對濕度：20℃時≤90%，40℃時≤50%，在較低溫度時允許有較商相對濕度；
7） 外殼防護等級：IP30。

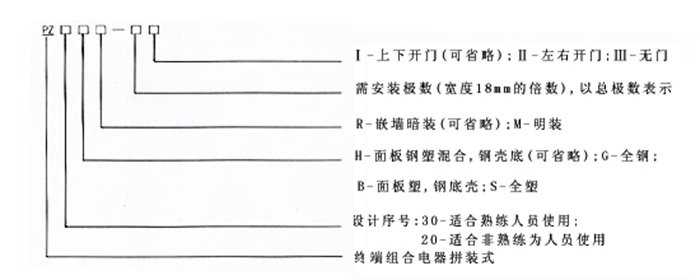

3. 箱體型號意義

PZ30H□-□I	PZ30G□-□II	PZ30BR-□II	PZ30BR-□I單相型
